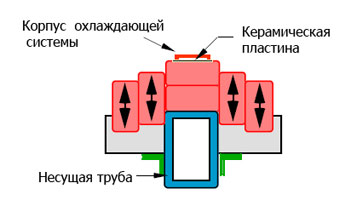

Кластеры из прямоугольных импидоров
Основным достоинством данной группы является большая масса феррита. Такой вид кластеров применяется для сварки толсто стенных труб с частотой тока 80-200кГЦ, такой режим сварки предъявляет повышенные требования к качеству магнитной проводимости.
Стандартный ряд моделей:
скачать в pdf

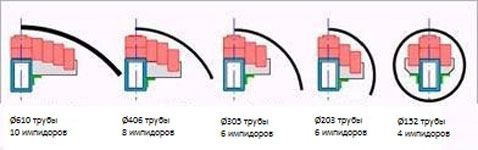

| Диаметр трубы(мм) | Модель кластера | Количество импидоров |
|---|---|---|
| 152 | RECCLUS-8 | 4 |
| 203 | RECCLUS-8 | 6 |
| 305 | RECCLUS-8 | 6 |
| 406 | RECCLUS-8 | 8 |
| 610 | RECCLUS-8 | 10 |
Стандартный ряд длинны импидоров:
| Длинна импидора | Модель | Модель с поверхностным охлаждением. |
|---|---|---|
| 430 | RECIMP-430 | RECIMP-430F |
| 630 | RECIMP-630 | RECIMP-630F |
| 830 | RECIMP-830 | RECIMP-830F |
| 1030 | RECIMP-1030 | RECIMP-1030F |
| 1230 | RECIMP-1230 | RECIMP-1230F |
В настоящее время рекомендуется использовать в кластерах имидоры с частично открытым ферритом.
