Индукторы
При высокочастотной сварке труб используются большие силы тока, что делает сопротивление материала индуктора одним из важнейшим параметром при их выборе. Материалы с низким собственным сопротивлением позволяют повысить долговечность индуктора и сократить затраты электро энергии, а следовательно снизить затраты при производстве труб сваркой токами высокой частоты.
Не маловажным моментом также является подбор правильной формы индуктора, и правильное его расположение относительно зоны сварки.

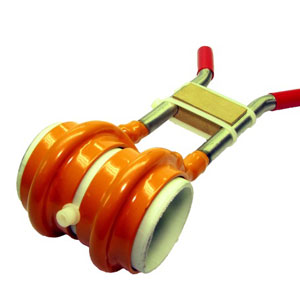

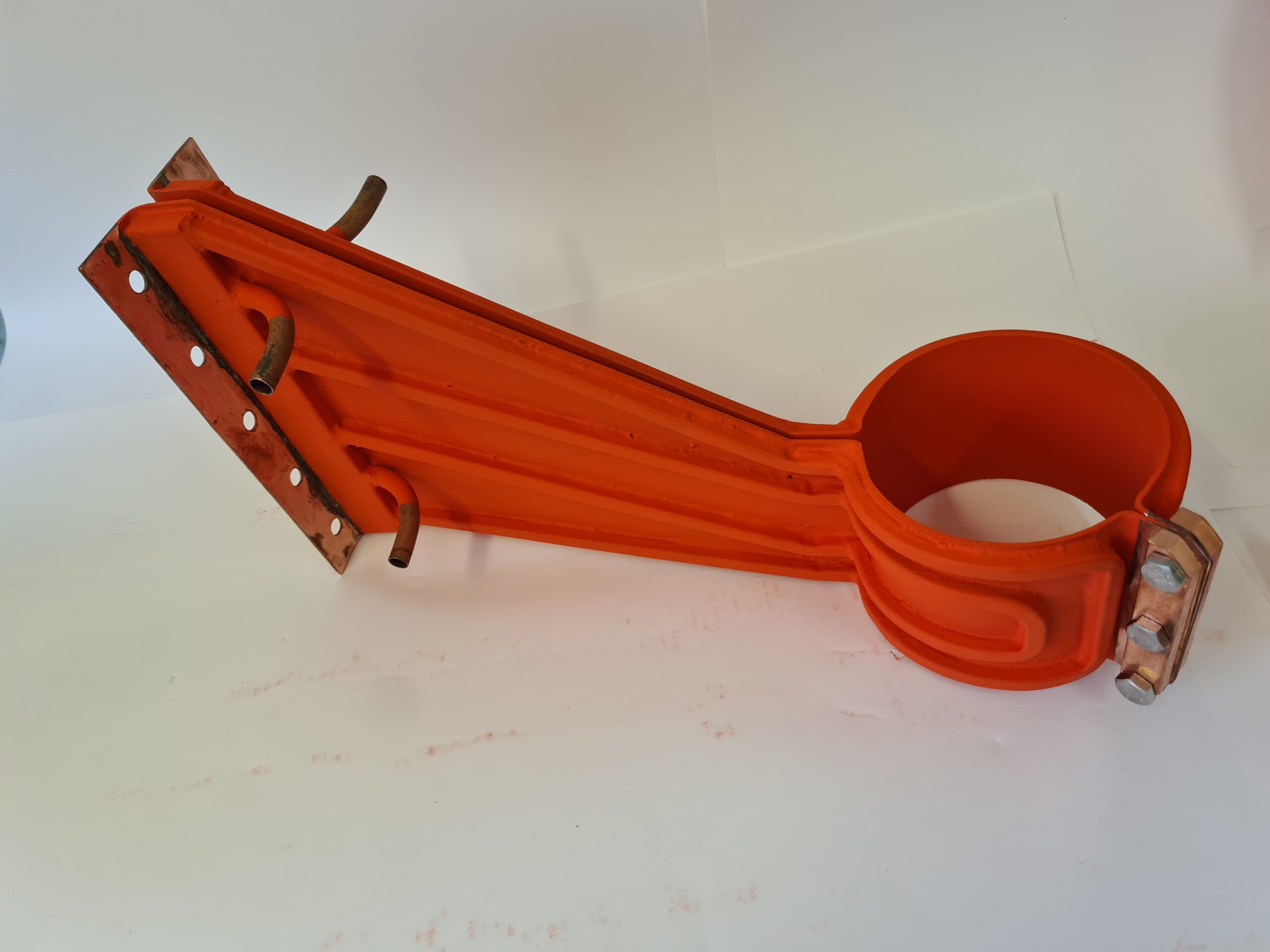

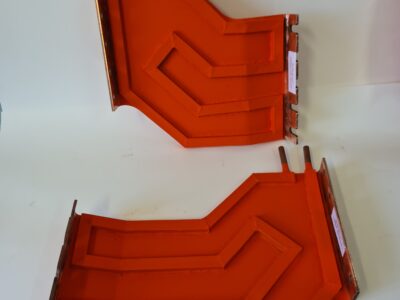

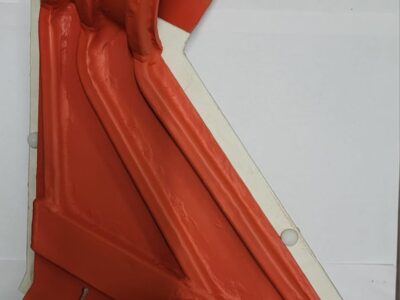

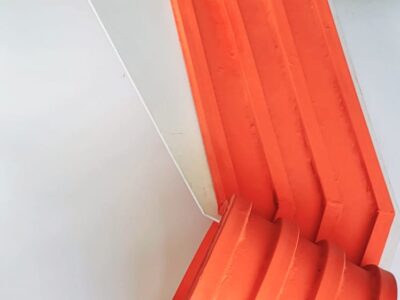

Фирма EHE изготавливает индукторы из высоко очищенной меди с очень низким сопротивлением. Для изоляции катушки индукторов помещаются в корпус из PTFE или Silglass, что значительно повышает их срок службы.
скачать в pdf
Мы предлагаем все основные виды индукторов:
 |

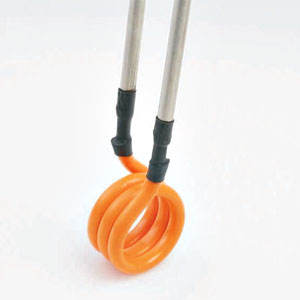

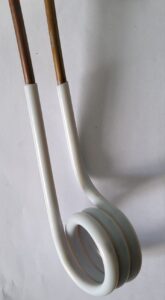

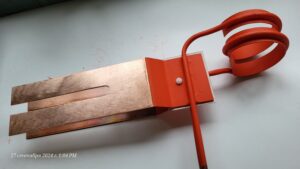

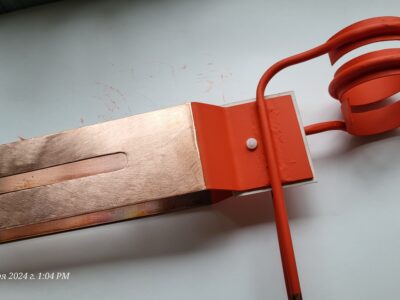

Трубчатые индукторы — 2, 3 или 4 витковые — широкий диапазон внутренних диаметров от 16 до 90 мм |
 |

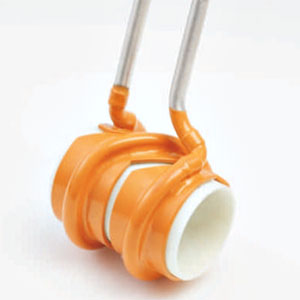

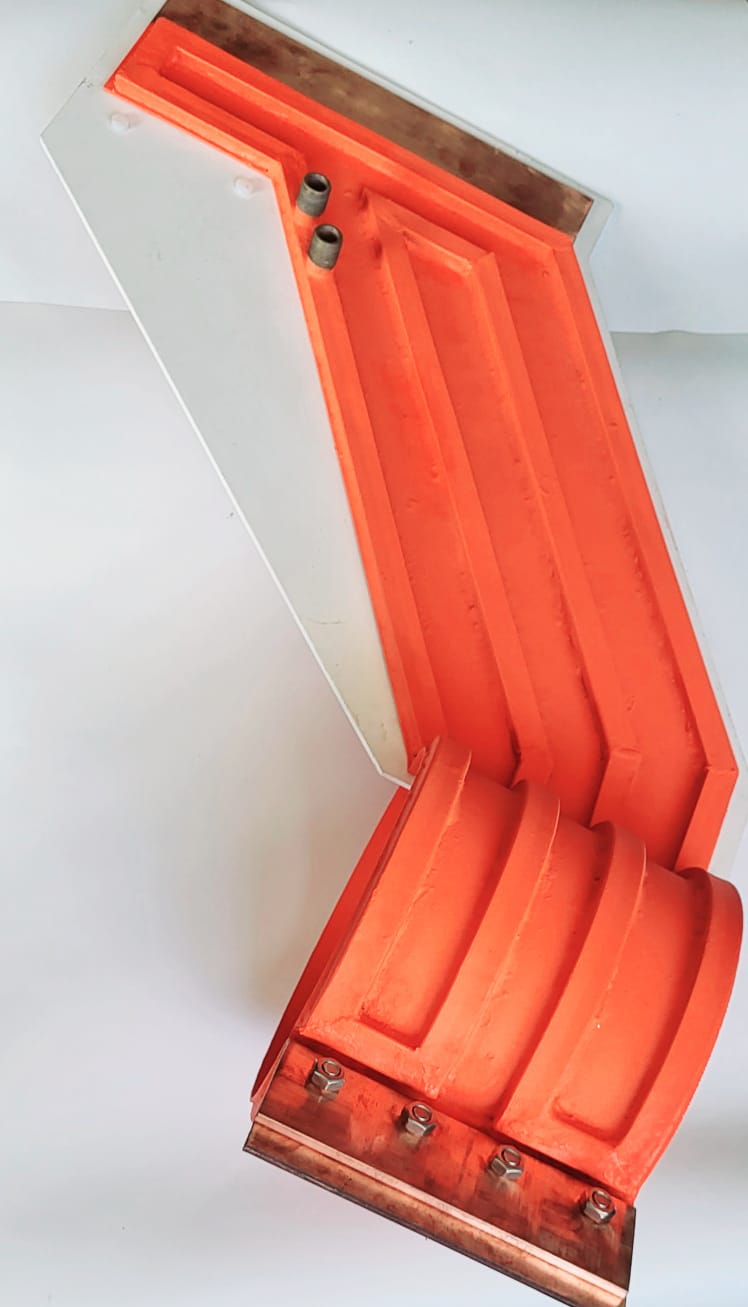

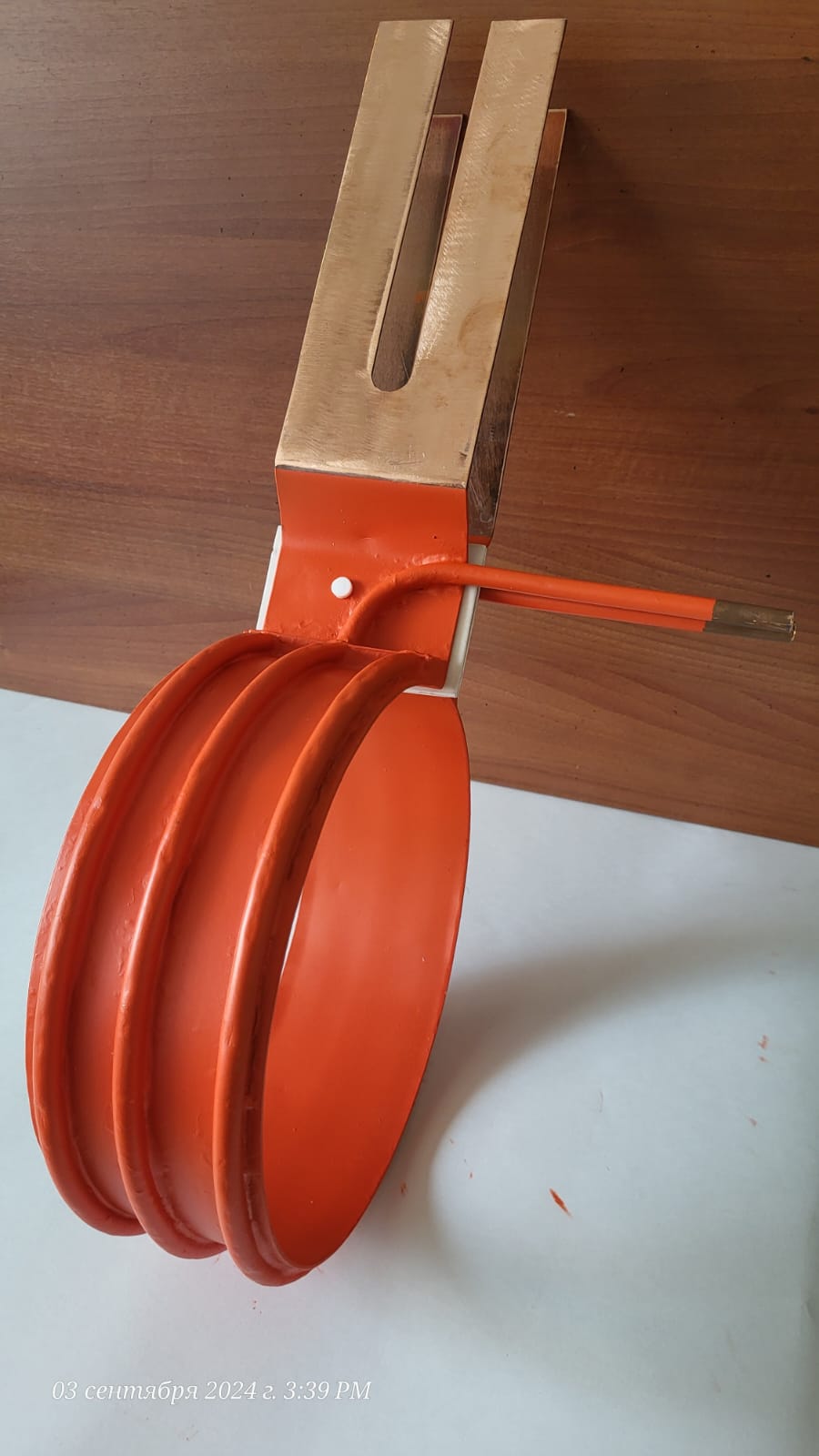

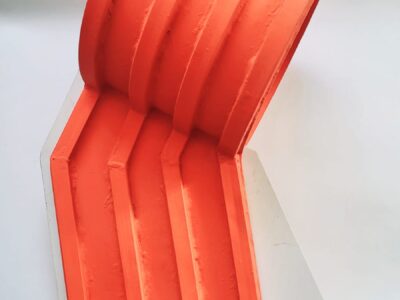

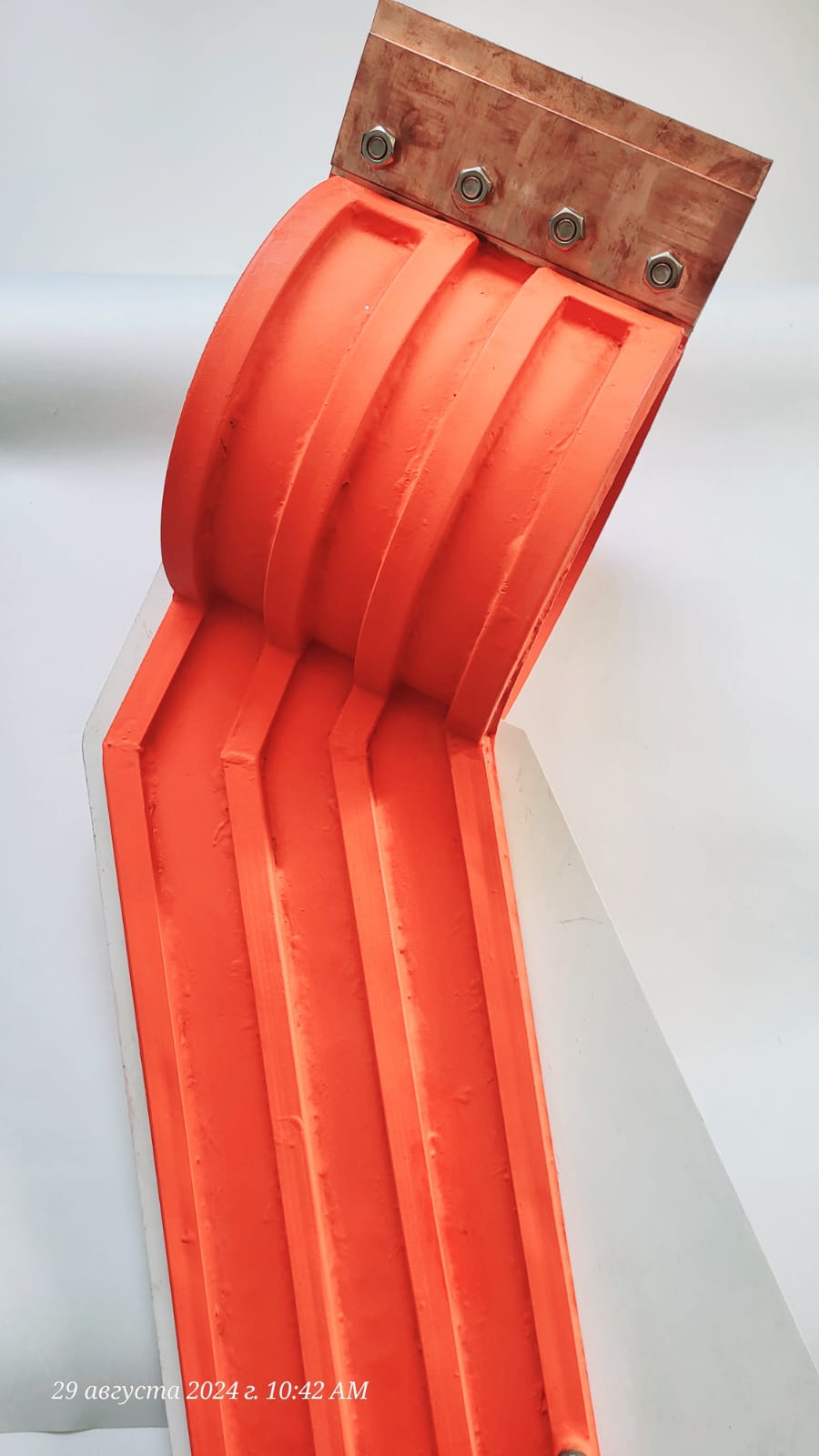

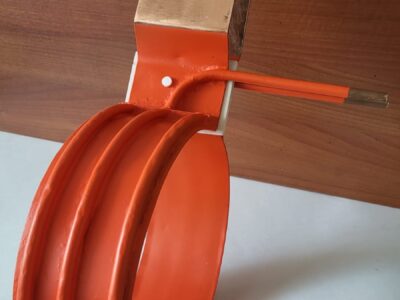

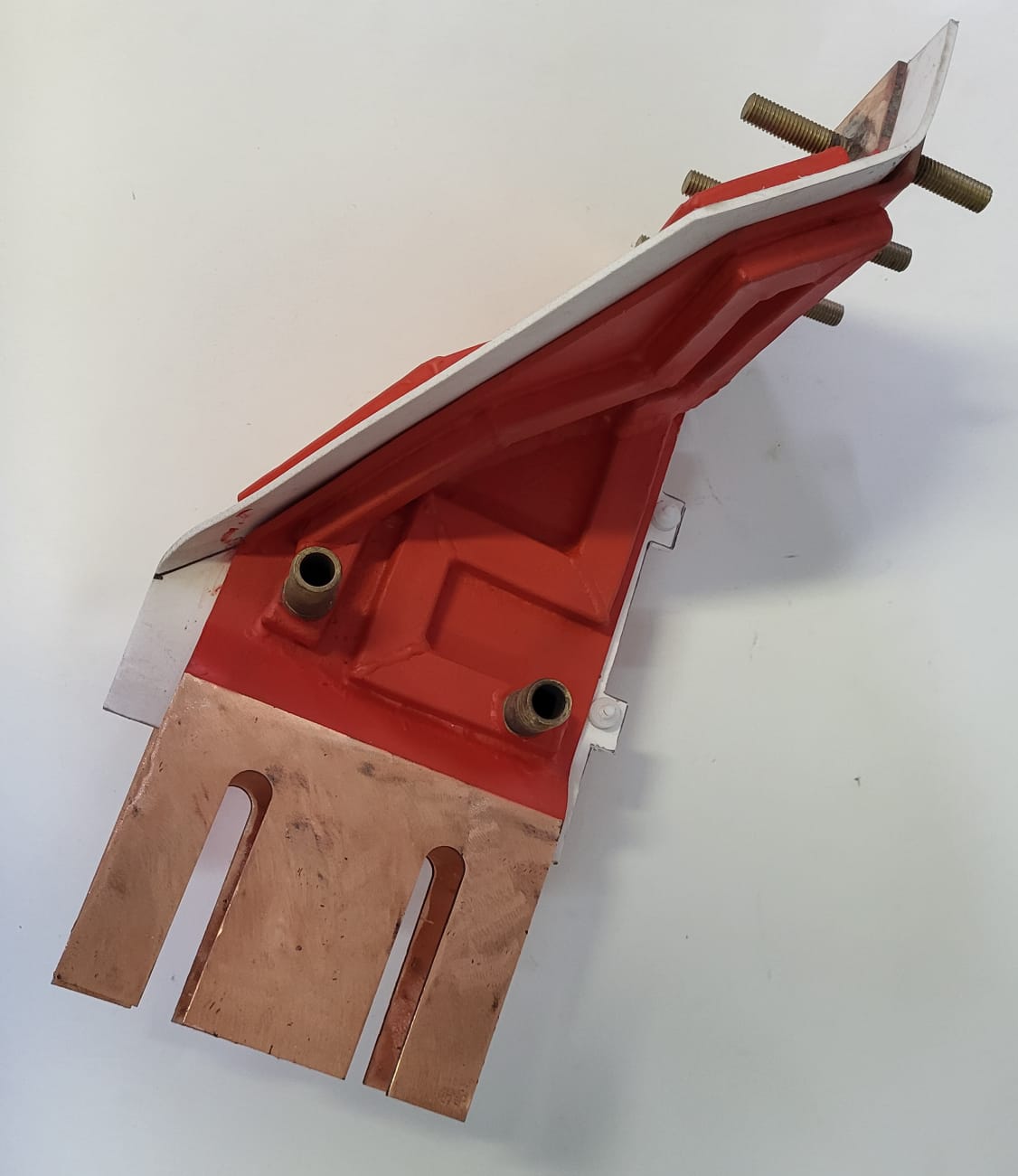

Ленточные индукторы — используется с транзисторными генераторами фирмы Thermatool — 1 или 2 витковые — широкий диапазон внутренних диаметров от 28 до 250 мм |
 |

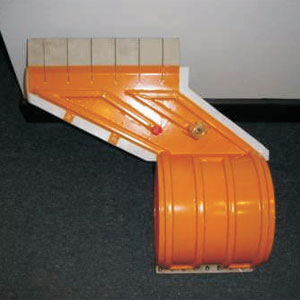

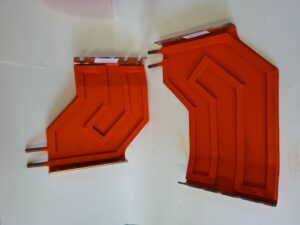

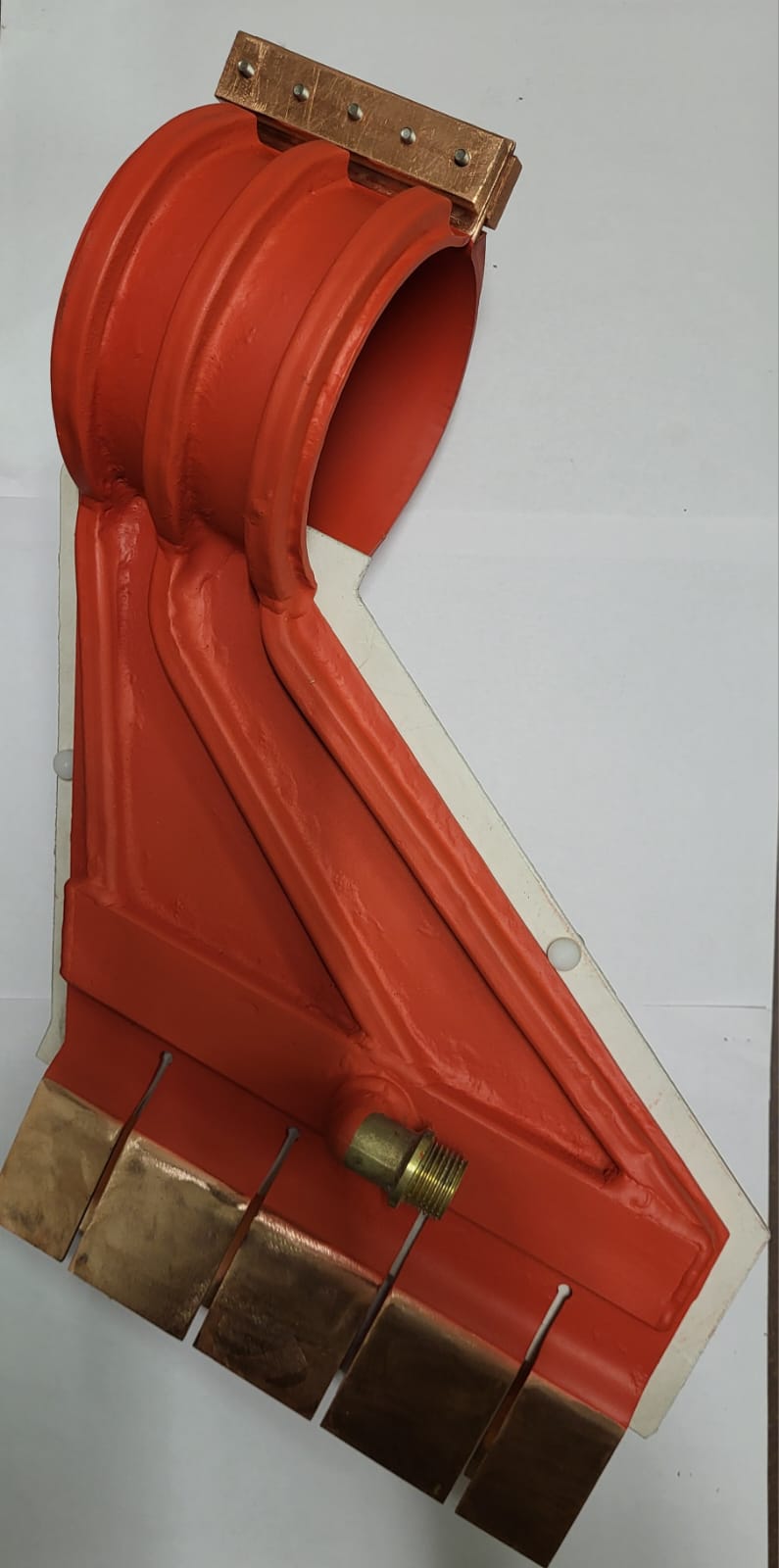

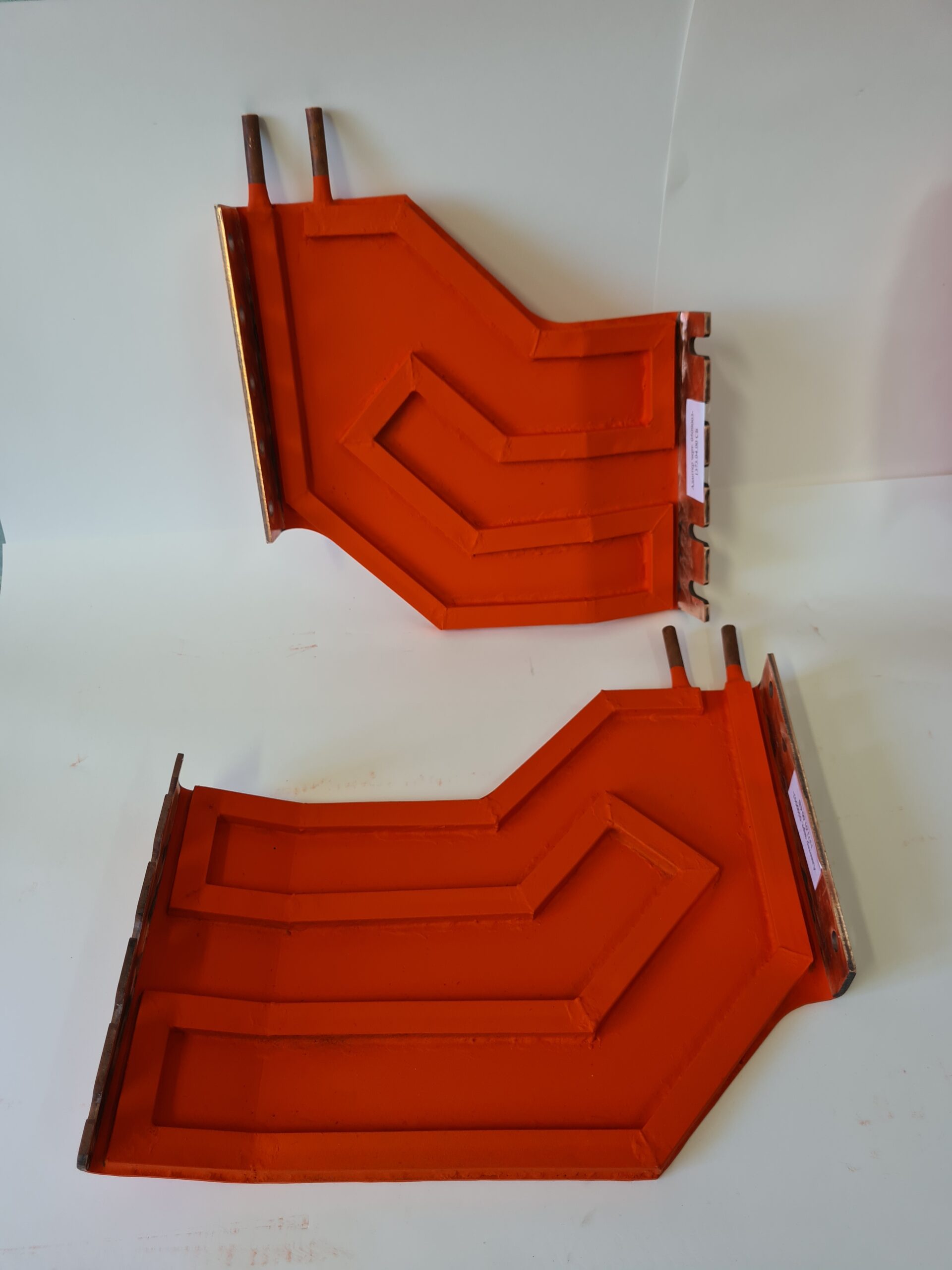

Сборные индукторы больших диаметров. — для высоких мощностей (400кВ) — широкий диапазон внутренних диаметров от 70 до 610 мм |
Стандартный ряд моделей индукторов
| Диаметр трубы (min-max,мм) | Внутренний диаметр индуктора (мм) | Тип индуктора/количество витков | Модель |
|---|---|---|---|
| SSTA | |||
| 9 — 13 | 16 | Трубчатый/3 витка | SSTA-016/3 |
| 12 – 16 | 19 | Трубчатый/3 витка | SSTA-019/3 |
| 14 – 19 | 22 | Трубчатый/3 витка | SSTA-022/3 |
| 16 – 20 | 25 | Трубчатый/3 витка | SSTA-025/3 |
| 18 — 24 | 28 | Трубчатый/2 витка | SSTA-028/2 |
| 20 — 24 | 31 | Трубчатый/2 витка | SSTA-031/2 |
| 22 — 27 | 34 | Трубчатый/2 витка | SSTA-034/2 |
| 25 – 30 | 37 | Трубчатый/2 витка | SSTA-037/2 |
| 28 – 32 | 40 | Трубчатый/2 витка | SSTA-040/2 |
| 30 – 35 | 43 | Трубчатый/2 витка | SSTA-043/2 |
| 33 – 38 | 46 | Трубчатый/2 витка | SSTA-046/2 |
| SSTB | |||
| 25 – 30 | 37 | Ленточный/2 витка | SSTB-037/2 |
| 28 – 32 | 40 | Ленточный/2 витка | SSTB-040/2 |
| 30 – 35 | 43 | Ленточный/2 витка | SSTB-043/2 |
| 33 – 38 | 46 | Ленточный/2 витка | SSTB-046/2 |
| 35 – 40 | 50 | Ленточный/2 витка | SSTB-050/2 |
| 38 – 46 | 57 | Ленточный/2 витка | SSTB-057/2 |
| 43 – 53 | 64 | Ленточный/2 витка | SSTB-064/2 |
| 50 – 58 | 69 | Ленточный/2 витка | SSTB-069/2 |
| 55 – 65 | 76 | Ленточный/2 витка | SSTB-076/2 |
| 60 – 70 | 89 | Ленточный/2 витка | SSTB-089/2 |
| 75 – 90 | 101 | Ленточный/2 витка | SSTB-101/2 |
| SSTC | |||
| 75 – 90 | 101 | Ленточный/1 виток | SSTC-101/1 |
| 85 – 105 | 114 | Ленточный/1 виток | SSTC-114/1 |
| 95 – 115 | 127 | Ленточный/1 виток | SSTC-127/1 |
| 110 – 130 | 140 | Ленточный/1 виток | SSTC-140/1 |
| 115 – 135 | 143 | Ленточный/1 виток | SSTC-143/1 |
| 120 – 140 | 152 | Ленточный/1 виток | SSTC-152/1 |
| 130 – 150 | 165 | Ленточный/1 виток | SSTC-165/1 |
| 135 – 170 | 180 | Ленточный/1 виток | SSTC-180/1 |
| 165 — 200 | 210 | Ленточный/1 виток | SSTC-210/1 |
Индукторы доступны для всех видов генераторов фирм:
|
|
