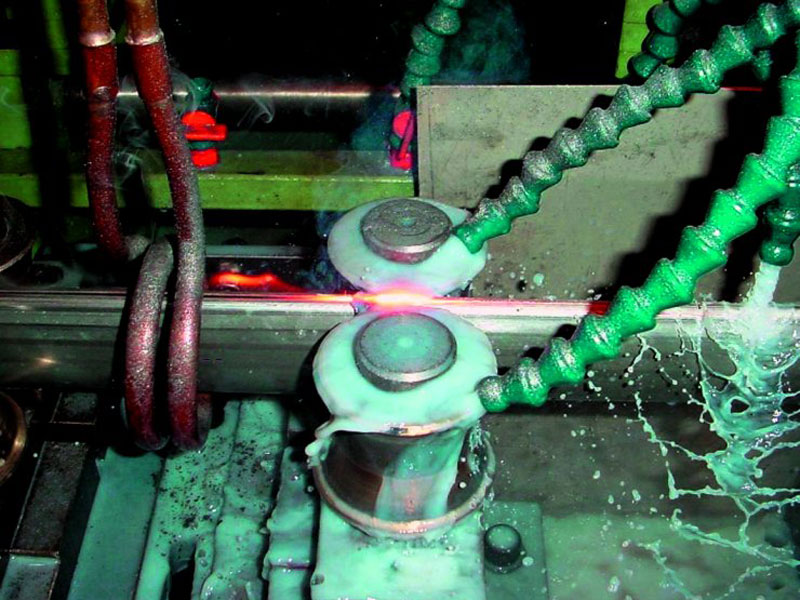

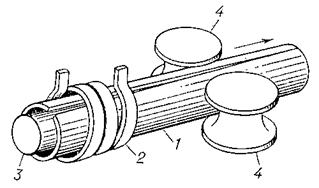

Для сварки труб ТВЧ

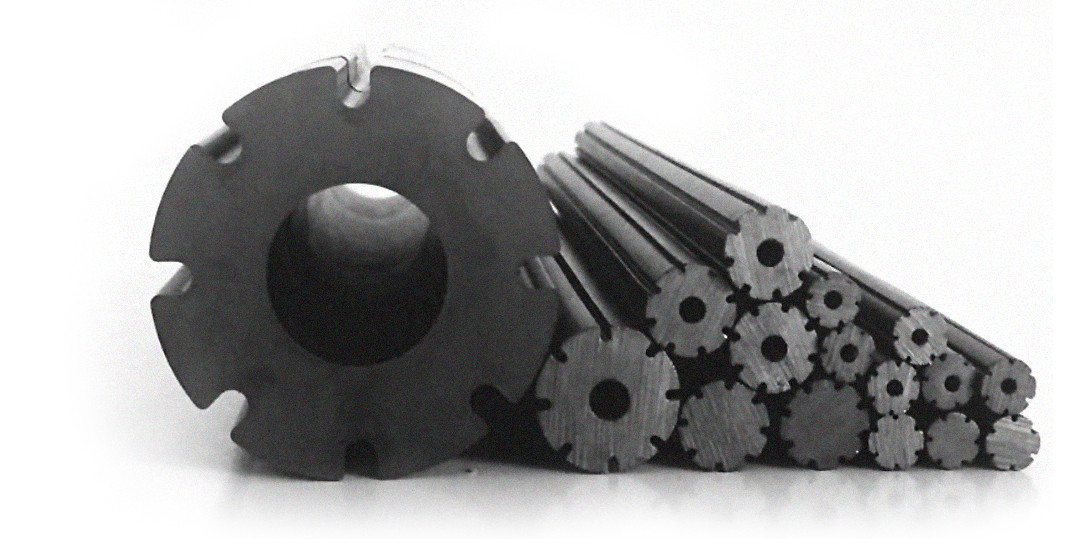

Типы поставляемых ферритов
ТИП 1 CRS
ТИП 2 CRSH
ТИП 3 CRF
CRS TИП 1
(Твердый ферритовый стержень)
| TИП | Размеры (D)×(L) |
Кол-во пазов | Тип конструкции | Внутренний диаметр корпуса импидора |
|---|---|---|---|---|
| CRS 3×200 | (3±0.25) ×(200±3) | 6 | Цельный | 4 |
| CRS 3.5×200 | (3.5±0.25) ×(200±3) | 6 | Цельный | 4 |
| CRS 4×200 | (4±0.25) ×(200±3) | 6 | Цельный | 5 |
| CRS 4.5×200 | (4.5±0.25) ×(200±3) | 6 | Цельный | 5 |
| CRS 5×200 | (5±0.25) ×(200±3) | 6 | Цельный | 6 |
| CRS 5.3×200 | (5.3±0.25)×(200±3) | 6 | Цельный | 6 |
| CRS 5.5×200 | (5.5±0.25)×(200±3) | 6 | Цельный | 6 |
| CRS 5.8×200 | (5.8±0.25)×(200±3) | 6 | Цельный | 7 |
| CRS 6×200 | (6±0.25) ×(200±3) | 6 | Цельный | 7 |
| CRS 6.2×200 | (6.2±0.25) ×(200±3) | 6 | Цельный | 7 |
| CRS 6.3×200 | (6.3±0.25)ⅹ(200±3) | 6 | Цельный | 7 |
| CRS 7×200 | (7±0.25) ×(200±3) | 6 | Цельный | 8 |
| CRS 7.5×200 | (7.5±0.25) ×(200±3) | 6 | Цельный | 9 |
| CRS 8×200 | (8±0.25) ×(200±3) | 6 | Цельный | 9 |
| CRS 8.5×200 | (8.5±0.25) ×(200±3) | 6 | Цельный | 10 |
| CRS 9×200 | (9±0.30) ×(200±3) | 6 | Цельный | 10 |
| CRS 9.5×200 | (9.5±0.30) ×(200±3) | 6 | Цельный | 11 |
| CRS 10×200 | (10±0.30) ×(200±3) | 8 | Цельный | 11 |
| CRS 10.5×200 | (10.5±0.35) ×(200±3) | 8 | Цельный | 12 |
| CRS 11×200 | (11±0.35) ×(200±3) | 8 | Цельный | 12 |
| CRS 12×200 | (12±0.35) ×(200±3) | 8 | Цельный | 13 |
| CRS 13×200 | (13±0.40) ×(200±3) | 8 | Цельный | 14 |
| CRS 14×200 | (14±0.40) ×(200±3) | 8 | Цельный | 15 |
| CRS15×200 | (15±0.45) ×(200±3) | 8 | Цельный | 16 |
| CRS 16×200 | (16±0.50) ×(200±3) | 8 | Цельный | 17 |
| CRS 17×200 | (17±0.50) ×(200±3) | 8 | Цельный | 18 |
| CRS 18×200 | (18±0.55) ×(200±3) | 8 | Цельный | 19 |
| CRS 19×200 | (19±0.55) ×(200±3) | 8 | Цельный | 20 |
| CRS 20×200 | (20±0.60) ×(200±3) | 8 | Цельный | 21 |
| CRS 21×200 | (21±0.60) ×(200±3) | 8 | Цельный | 22 |
| CRS 22×200 | (22±0.55) ×(200±3) | 8 | Цельный | 23 |
| CRS 23×200 | (23±0.60) ×(200±3) | 8 | Цельный | 24 |
| CRS 24×200 | (24±0.60) ×(200±3) | 8 | Цельный | 25 |
| CRS 25×200 | (25±0.65) ×(200±3) | 8 | Цельный | 26 |
| CRS 27×200 | (27±0.75) ×(200±3) | 8 | Цельный | 28 |
| CRS 30×200 | (30±0.75) ×(200±3) | 8 | из 5 элементов | 31 |
CRSH ТИП 2
(Полый ферритовый стержень)
| ТИП | РАЗМЕРЫ D×d×L |
Кол-во пазов | Тип конструкции | Внутренний диаметр корпуса импидора |
|---|---|---|---|---|
| CRSH 5×1.5×200 | (5±0.25) ×(1.5±0.2) ×(200±3) | 6 | Цельный | 7 |
| CRSH 5.3×1.5×200 | (5.3±0.25) ×(1.5±0.2) ×(200±3) | 6 | Цельный | 7 |
| CRSH 5.5×1.5×200 | (5.5±0.25) ×(1.5±0.20) ×(200±3) | 6 | Цельный | 7 |
| CRSH 5.8×2×200 | (5.8±0.25) ×(2.0±0.2) ×(200±3) | 6 | Цельный | 7 |
| CRSH 6×2×200 | (6±0.25) ×(2±0.2) ×(200±3) | 6 | Цельный | 7 |
| CRSH 6×3×200 | (6±0.25) ×(3±0.2) ×(200±3) | 6 | Цельный | 7 |
| CRSH 6.2×2×200 | (6.2±0.25) ×(2±0.2) ×(200±3) | 6 | Цельный | 7 |
| CRSH 7×2×200 | (7±0.25) ×(2±0.2) ×(200±3) | 6 | Цельный | 8 |
| CRSH 7.5×2×200 | (7.5±0.25) ×(2±0.2) ×(200±3) | 6 | Цельный | 9 |
| CRSH 7.5×3×200 | (7.5±0.25) ×(3±0.2) ×(200±3) | 6 | Цельный | 9 |
| CRSH 8×2×200 | (8±0.3) ×(2±0.2) ×(200±3) | 6 | Цельный | 9 |
| CRSH 8×3×200 | (8±0.3) ×(3±0.2) ×(200±3) | 6 | Цельный | 9 |
| CRSH 8×4×200 | (8±0.3) ×(4±0.2) ×(200±3) | 6 | Цельный | 9 |
| CRSH 8.5×2×200 | (8.5±0.3) ×(2±0.2) ×(200±3) | 6 | Цельный | 9 |
| CRSH 8.5×3×200 | (8.5±0.3) ×(3±0.2) ×(200±3) | 6 | Цельный | 10 |
| CRSH 9×2×200 | (9±0.3) ×(2±0.2) ×(200±3) | 6 | Цельный | 10 |
| CRSH 9×3×200 | (9±0.3) ×(3±0.2) ×(200±3) | 6 | Цельный | 10 |
| CRSH 9×4×200 | (9±0.3) ×(4±0.2) ×(200±3) | 6 | Цельный | 10 |
| CRSH 9.5×2×200 | (9.5±0.3) ×(2±0.2) ×(200±3) | 6 | Цельный | 11 |
| CRSH 9.5×3×200 | (9.5±0.3) ×(3±0.2) ×(200±3) | 6 | Цельный | 11 |
| CRSH 10×2×200 | (10±0.3) ×(2±0.2) ×(200±3) | 8 | Цельный | 11 |
| CRSH 10×3×200 | (10±0.3) ×(3±0.2) ×(200±3) | 8 | Цельный | 11 |
| CRSH 10×5×200 | (10±0.3) ×(5±0.25) ×(200±3) | 8 | Цельный | 11 |
| CRSH 10×6×200 | (10±0.3) ×(6±0.25) ×(200±3) | 8 | Цельный | 11 |
| CRSH 10.5×2×200 | (10.5±0.35) ×(2±0.2) ×(200±3) | 8 | Цельный | 12 |
| CRSH 10.5×3×200 | (10.5±0.35) ×(3±0.2) ×(200±3) | 8 | Цельный | 12 |
| CRSH 11×2×200 | (11±0.35) ×(2±0.2) ×(200±3) | 8 | Цельный | 12 |
| CRSH 11×3×200 | (11±0.35) ×(3±0.2) ×(200±3) | 8 | Цельный | 12 |
| CRSH 11×5×200 | (11±0.35) ×(5±0.25) ×(200±3) | 8 | Цельный | 12 |
| CRSH 11×6×200 | (11±0.35) ×(6±0.25) ×(200±3) | 8 | Цельный | 12 |
| CRSR 12×2×200 | (12±0.35) ×(2±0.2) ×(200±3) | 8 | Цельный | 13 |
| CRSR 12×3×200 | (12±0.35) ×(3±0.2) ×(200±3) | 8 | Цельный | 13 |
| CRSH 12×5×200 | (12±0.35) ×(5±0.25) ×(200±3) | 8 | Цельный | 13 |
| CRSH 12×6×200 | (12±0.35) ×(6±0.25) ×(200±3) | 8 | Цельный | 13 |
| CRSH 12×7×200 | (12±0.35) ×(7±0.25) ×(200±3) | 8 | Цельный | 13 |
| CRSH 13×3×200 | (13±0.4) ×(3±0.25) ×(200±3) | 8 | Цельный | 14 |
| CRSH 13×5×200 | (13±0.4) ×(5±0.25) ×(200±3) | 8 | Цельный | 14 |
| CRSH 13×6×200 | (13±0.4) ×(6±0.25) ×(200±3) | 8 | Цельный | 14 |
| CRSH 13×7×200 | (13±0.40) ×(7±0.25) ×(200±3) | 8 | Цельный | 14 |
| CRSH 14×3×200 | (14±0.40) ×(3±0.2) ×(200±3) | 8 | Цельный | 15 |
| CRSH 14×5×200 | (14±0.40) ×(5±0.25) ×(200±3) | 8 | Цельный | 15 |
| CRSH 14×7×200 | (14±0.40) ×(7±0.25) ×(200±3) | 8 | Цельный | 15 |
| CRSH 15×3×200 | (15±0.45) ×(3±0.25) ×(200±3) | 8 | Цельный | 16 |
| CRSH 15×5×200 | (15±0.45) ×(5±0.25) ×(200±3) | 8 | Цельный | 16 |
| CRSH 15×7×200 | (15±0.45) ×(7±0.25) ×(200±3) | 8 | Цельный | 16 |
| CRSH 16×3×200 | (16±0.50) ×(3±0.25) ×(200±3) | 8 | Цельный | 17 |
| CRSH 16×5×200 | (16±0.50) ×(5±0.25) ×(200±3) | 8 | Цельный | 17 |
| CRSH 16×6×200 | (16±0.50) ×(6±0.25) ×(200±3) | 8 | Цельный | 17 |
| CRSH 16×7×200 | (16±0.50) ×(7±0.25) ×(200±3) | 8 | Цельный | 17 |
| CRSH 16×8×200 | (16±0.50) ×(8±0.25) ×(200±3) | 8 | Цельный | 17 |
| CRSH 17×3×200 | (17±0.50) ×(3±0.25) ×(200±3) | 8 | Цельный | 18 |
| CRSH 17×5×200 | (17±0.50) ×(5±0.25) ×(200±3) | 8 | Цельный | 18 |
| CRSH 17×7×200 | (17±0.50) ×(7±0.25) ×(200±3) | 8 | Цельный | 18 |
| CRSH 17×8×200 | (17±0.50) ×(8±0.25) ×(200±3) | 8 | Цельный | 18 |
| CRSH 18×3×200 | (18±0.55) ×(3±0.25) ×(200±3) | 8 | Цельный | 19 |
| CRSH 18×5×200 | (18±0.55) ×(5±0.25) ×(200±3) | 8 | Цельный | 19 |
| CRSH 18×6×200 | (18±0.55) ×(6±0.25) ×(200±3) | 8 | Цельный | 19 |
| CRSH 18×8×200 | (18±0.55) ×(8±0.25) ×(200±3) | 8 | Цельный | 19 |
| CRSH 18×9×200 | (18±0.55) ×(9±0.30) ×(200±3) | 8 | Цельный | 19 |
| CRSH 19×6×200 | (19±0.55) ×(6±0.25) ×(200±3) | 8 | Цельный | 20 |
| CRSH 19×7×200 | (19±0.55) ×(7±0.25) ×(200±3) | 8 | Цельный | 20 |
| CRSH 19×9×200 | (19±0.55) ×(9±0.3) ×(200±3) | 8 | Цельный | 20 |
| CRSH 19×10×200 | (19±0.55) ×(10±0.3) ×(200±3) | 8 | Цельный | 20 |
| CRSH 20×6×200 | (20±0.6) ×(6±0.25) ×(200±3) | 8 | Цельный | 21 |
| CRSH 20×10×200 | (20±0.6) ×(10±0.3) ×(200±3) | 8 | Цельный | 21 |
| CRSH 20×11× 200 | (20±0.6) ×(11±0.35) ×(200±3) | 8 | Цельный | 21 |
| CRSH 21×6 ×200 | (21±0.6) ×(6±0.25) ×(200±3) | 8 | Цельный | 22 |
| CRSH 21×10×200 | (21±0.6) ×(10±0.3) ×(200±3) | 8 | Цельный | 22 |
| CRSH 22×6×200 | (22±0.65) ×(6±0.25) ×(200±3) | 8 | Цельный | 23 |
| CRSH 22×10×200 | (22±0.65) ×(10±0.3) ×(200±3) | 8 | Цельный | 23 |
| CRSH 22×11×200 | (22±0.65) ×(11±0.3) ×(200±3) | 8 | Цельный | 23 |
| CRSH 23×6×200 | (23±0.6) ×(6±0.25) ×(200±3) | 8 | Цельный | 24 |
| CRSH 23×11×200 | (23±0.6) ×(11±0.3) ×(200±3) | 8 | Цельный | 24 |
| CRSH 24×6×200 | (24±0.6) ×(6±0.25) ×(200±3) | 8 | Цельный | 25 |
| CRSH 24×8×200 | (24±0.6) ×(8±0.25) ×(200±3) | 8 | Цельный | 25 |
| CRSH 24×11×200 | (24±0.6) ×(11±0.3) ×(200±3) | 8 | Цельный | 25 |
| CRSH 24×12×200 | (24±0.6) ×(12±0.35) ×(200±3) | 8 | Цельный | 25 |
| CRSH 25×8×200 | (25±0.65) ×(8±0.25) ×(200±3) | 8 | Цельный | 26 |
| CRSH 25×10×200 | (25±0.65) ×(10±0.25) ×(200±3) | 8 | Цельный | 26 |
| CRSH 25×12×200 | (25±0.65) ×(12±0.35) ×(200±3) | 8 | Цельный | 26 |
| CRSH 26×6×200 | (26±0.65) ×(6±0.25) ×(200±3.0) | 8 | Цельный | 27 |
| CRSH 26×8×200 | (26±0.65) ×(8±0.25) ×(200±3) | 8 | Цельный | 27 |
| CRSH 26×12×200 | (26±0.65) ×(12±0.35) ×(200±3) | 8 | Цельный | 27 |
| CRSH 26×13×200 | (26±0.65) ×(13±0.35) ×(200±3) | 8 | Цельный | 27 |
| CRSH 27×6×200 | (27±0.7) ×(6±0.25) ×(200±3) | 8 | Цельный | 28 |
| CRSH 27×8×200 | (27±0.7) ×(8±0.25) ×(200±3) | 8 | Цельный | 28 |
| CRSH 27×11×100 | (27±0.7) ×(11±0.3) ×(100±1.5) | 8 | Цельный | 28 |
| CRSH 27×11×200 | (27±0.7) ×(11±0.3) ×(200±3) | 8 | Цельный | 28 |
| CRSH 27×13×200 | (27±0.7) ×(13±0.35) ×(200±3) | 8 | Цельный | 28 |
| CRSH 28×6×200 | (28±0.7) ×(6±0.25) ×(200±3) | 8 | Цельный | 29 |
| CRSH 28×13×100 | (28±0.7) ×(13±0.35) ×(100±1.5) | 8 | Цельный | 29 |
| CRSH 28×13×200 | (28±0.7) ×(13±0.35) ×(200±3) | 8 | Цельный | 29 |
| CRSH 28×14×200 | (28±0.7) ×(14±0.35) ×(200±3) | 8 | Цельный | 29 |
| CRSH 29×10×200 | (29±0.7) ×(10±0.3) ×(200±3) | 8 | из 3 элементов | 30 |
| CRSH 29×14×200 | (29±0.7) ×(14±0.35) ×(200±3) | 8 | из 5 элементов | 30 |
| CRSH 30×6×200 | (30±0.75) ×(6±0.25) ×(200±3) | 8 | из 5 элементов | 31 |
| CRSH 30×14×200 | (30±0.75)ⅹ(14±0.35)ⅹ(200±3) | 8 | из 5 элементов | 31 |
| CRSH 30×15×100 | (30±0.75) ×(15±0.4) ×(100±3) | 8 | из 3 элементов | 31 |
| CRSH 30×15×200 | (30±0.75) ×(15±0.4) ×(200±3) | 8 | из 5 элементов | 31 |
| CRSH 32×16×200 | (32±0.70) ×(16±0.4) ×(200±3) | 8 | из 5 элементов | 34 |
| CRSH 33×14×100 | (33±0.9) ×(14±0.35) ×(100±1.5) | 8 | из 3 элементов | 34 |
| CRSH 33×14×200 | (33±0.9) ×(14±0.35) ×(200±3) | 8 | из 3 элементов | 34 |
| CRSH 34×17×200 | (34±0.7) ×(17±0.45) ×(200±3) | 8 | из 5 элементов | 36 |
| CRSH 34×18×200 | (34±0.7) ×(18±0.45) ×(200±3) | 8 | из 5 элементов | 36 |
| CRSH 35×6×200 | (35±0.8) ×(6±0.25) ×(200±3) | 8 | из 5 элементов | 37 |
| CRSH 36×14×200 | (36±0.9) ×(14±0.35) ×(200±3) | 8 | из 5 элементов | 38 |
| CRSH 36×18×100 | (36±0.9) ×(18±0.35) ×(100±1.5) | 8 | из 3 элементов | 38 |
| CRSH 36×18×200 | (36±0.9) ×(18±0.45) ×(200±3) | 8 | из 5 элементов | 38 |
| CRSH 39×20×100 | (39±1.15) ×(20±0.55) ×(100±1.5) | 8 | из 3 элементов | 41 |
| CRSH 40×6×200 | (40±1) ×(6±0.25) ×(200±3) | 8 | из 5 элементов | 42 |
| CRSH 40×20×200 | (40±1) ×(20±0.5) ×(200±3) | 8 | из 5 элементов | 42 |
| CRSH 42×20×100 | (42±1) ×(20±0.5) ×(100±1.5) | 8 | из 3 элементов | 44 |
| CRSH 42×20×200 | (42±1.00) ×(20±0.5) ×(200±3) | 8 | из 5 элементов | 44 |
| CRSH 44×22×200 | (44±0.8) ×(22±0.55) ×(200±3) | 8 | из 5 элементов | 46 |
| CRSH 44×22×100 | (44±0.8) ×(22±0.55) ×(100±1.5) | 8 | из 3 элементов | 46 |
| CRSH 45×20×100 | (45±1.1) ×(20±0.5) ×(100±1.5) | 8 | из 3 элементов | 47 |
| CRSH 45×20×200 | (45±1.1) ×(20±0.5) ×(200±3) | 8 | из 5 элементов | 47 |
| CRSH 46×23×200 | (46±1.15) ×(23±0.6) ×(200±3) | 8 | из 5 элементов | 48 |
| CRSH 48×21×200 | (48±1.2) ×(21±0.6) ×(200±3) | 8 | из 5 элементов | 50 |
| CRSH 48×23×200 | (48±1.2) ×(23±0.6) ×(200±3) | 8 | из 5 элементов | 50 |
| CRSH 48×24×200 | (48±1.2) ×(24±0.6) ×(200±3) | 8 | из 5 элементов | 50 |
| CRSH 49×20×100 | (49±1.2) ×(20±0.6) ×(100±1.5) | 8 | из 3 элементов | 51 |
| CRSH 49×20×200 | (49±1.2) ×(20±0.6) ×(200±3) | 8 | из 5 элементов | 51 |
| CRSH 50×25×200 | (50±1.2) ×(25±0.6) ×(200±3) | 8 | из 5 элементов | 52 |
| CRSH 55×20×100 | (55±1.5) ×(20±0.7) ×(100±1.5) | 8 | из 3 элементов | 57 |
| CRSH 55×20×200 | (55±1.5) ×(20±0.7) ×(200±3) | 8 | из 3 элементов | 57 |
| CRSH 55×27×200 | (55±1.5) ×(27±0.7) ×(200±3) | 8 | из 5 элементов | 57 |
| CRSH 60×30×200 | (60±1.5) ×(30±0.75) ×(200±3) | 8 | из 5 элементов | 62 |
| CRSH 65×32×200 | (65±1.65) ×(32±0.8) ×(200±3) | 8 | из 5 элементов | 67 |
| CRSH 70×35×200 | (70±1.75) ×(35±0.9) ×(200±3) | 8 | из 5 элементов | 72 |
| CRSH 73×35×200 | (73±1.85) ×(35±0.9) ×(200±3) | 8 | из 5 элементов | 76 |
| CRSH 75×37×200 | (75±1.9) ×(37±0.9) ×(200±3) | 8 | из 5 элементов | 78 |
| CRSH 80×40×200 | (80±2.0) ×(40±1) ×(200±3) | 8 | из 5 элементов | 83 |
| CRSH 80×40×100 | (80±2.0) ×(40±1) ×(100±1.5) | 8 | из 3 элементов | 83 |
| CRSH 85×42×200 | (85±2.15) ×(42±1) ×(200±3) | 8 | из 5 элементов | 88 |
| CRSH 90×45×200 | (90±2.15) ×(45±1) ×(200±3) | 8 | из 5 элементов | 93 |
| CRSH 95×47×200 | (95±2.3) ×(47±1) ×(200±3) | 8 | из 5 элементов | 98 |
| CRSH 100×50×200 | (100±2.3) ×(50±1) ×(200±3) | 8 | из 5 элементов | 104 |
| CRSH 102×51×200 | (102±2.35) ×(51±1.05) ×(200±3) | 8 | из 5 элементов | 106 |
| CRSH 105×52×200 | (105±2.4) ×(52±1.1) ×(200±3) | 8 | из 5 элементов | 109 |
| CRSH 110×55×200 | (110±2.5) ×55±1.1) ×(200±3) | 8 | из 5 элементов | 114 |
| CRSH 115×57×200 | (115±2.4) ×(57±1.1) ×(200±3) | 8 | из 5 элементов | 119 |
| CRSH 120×60×200 | (120±2.5) ×(60±1.1) ×(200±3) | 8 | из 5 элементов | 124 |
CRF TИП 3
(Твердый плоский стержень)
| TИП | Размеры D×L |
Тип конструкции |
Внутренний диаметр корпуса импидора |
|---|---|---|---|
| CRF 15×200 | (15±0.45) ×(200±3) | Цельный | 16 |
