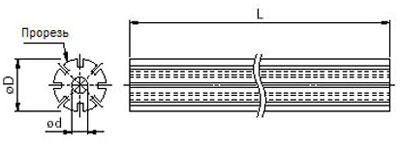

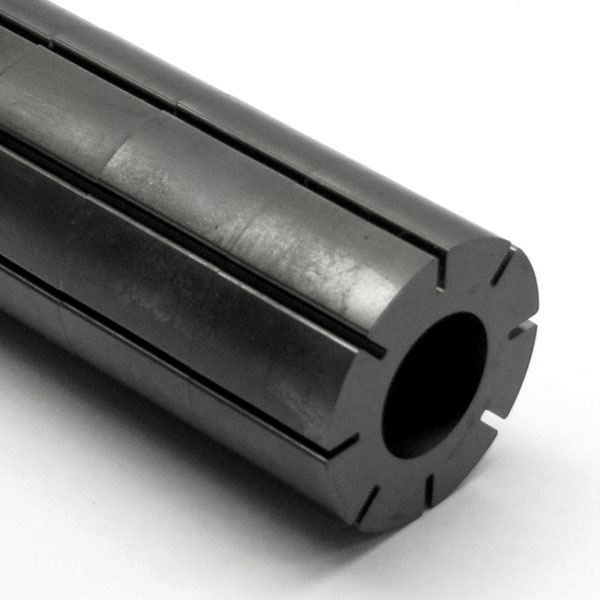

Ферритовые стержни полые с пазами

Фирмы Hinoday

Новый материал HR-4B фирмы Mahindra Hinoday.
Все ферритовые сердечники произведены под строгим контролем качества
Mahindra Hinoday сертифицирована по ISO/TS 16949.

скачать в pdf

Код заказа (DxLxd)		Наружный диаметр D, мм	Внутренний диаметр d, мм	Продольная структура	Код заказа (DxLxd)		Наружный диаметр D, мм	Внутренний диаметр d, мм	Продольная структура
MRSH	06х200х03	6±0,3	3±0,3	цельная	MRSH	26х200х10	26±0,7	10±0,4	из 8 элементов
MRSH	07х200х03	7±0,3	3±0,3	цельная	MRSH	26х200х13	26±0,7	13±0,5	из 8 элементов
MRSH	08х200х04	8±0,3	4±0,3	цельная	MRSH	26х200х16	26±0,7	16±0,5	из 8 элементов
MRSH	09х200х04	9±0,4	4±0,3	цельная	MRSH	27х200х11	27±0,7	11±0,4	из 8 элементов
MRSH	10х200х03	10±0,4	3±0,3	цельная	MRSH	27х200х13	27±0,7	13±0,5	из 8 элементов
MRSH	10х200х05	10±0,4	5±0,3	цельная	MRSH	28х200х14	28±0,8	14±0,5	из 8 элементов
MRSH	11х200х03	11±0,4	3±0,3	цельная	MRSH	29х200х10	29±0,8	10±0,4	из 8 элементов
MRSH	11х200х05	11±0,4	5±0,3	цельная	MRSH	29х200х14	29±0,8	14±0,5	из 8 элементов
MRSH	12х200х03	12±0,4	3±0,3	цельная	MRSH	30х200х14	30±0,8	14±0,5	из 8 элементов
MRSH	12х200х05	12±0,4	5±0,3	цельная	MRSH	30х200х15	30±0,8	15±0,5	из 8 элементов
MRSH	12,5х200х07	12±0,4	7±0,3	цельная	MRSH	32х200х16	32±0,8	16±0,5	из 8 элементов
MRSH	13х200х05	13±0,4	5±0,3	цельная	MRSH	33х200х10	33±0,8	10±0,4	из 8 элементов
MRSH	13х200х07	13±0,4	7±0,4	цельная	MRSH	33х200х14	33±0,8	14±0,5	из 8 элементов
MRSH	14х200х05	14±0,4	5±0,3	цельная	MRSH	34х200х17	34±0,8	17±0,5	из 8 элементов
MRSH	14х200х07	14±0,4	7±0,4	цельная	MRSH	34х200х20	34±0,8	20±0,6	из 8 элементов
MRSH	15х200х05	15±0,5	5±0,3	цельная	MRSH	36х200х14	36±0,8	14±0,5	из 8 элементов
MRSH	15х200х07	15±0,5	7±0,4	цельная	MRSH	36х200х18	36±0,8	18±0,5	из 8 элементов
MRSH	16х200х08	16±0,5	8±0,4	цельная	MRSH	39х200х20	39±0,8	20±0,6	из 8 элементов
MRSH	17х200х05	17±0,6	5±0,3	цельная	MRSH	40х200х20	40±1,2	20±0,6	из 8 элементов
MRSH	17х200х08	17±0,6	8±0,4	цельная	MRSH	42х200х21	42±1,2	21±0,8	из 8 элементов
MRSH	18х200х05	18±0,6	5±0,3	цельная	MRSH	44х200х22	44±1,2	22±0,8	из 8 элементов
MRSH	18х200х06	18±0,6	6±0,3	цельная	MRSH	45х200х20	45±1,2	20±0,6	из 8 элементов
MRSH	18х200х09	18±0,6	9±0,4	цельная	MRSH	46х200х23	46±1,2	23±0,8	из 8 элементов
MRSH	19х200х06	19±0,6	6±0,3	цельная	MRSH	48х200х20	48±1,2	20±0,6	из 8 элементов
MRSH	19х200х09	19±0,6	9±0,4	цельная	MRSH	48х200х24	48±1,2	24±0,8	из 8 элементов
MRSH	20х200х06	20±0,6	6±0,3	цельная	MRSH	55х200х27	55±1,2	27±0,8	из 8 элементов
MRSH	20х200х10	20±0,6	10±0,4	цельная	MRSH	65х200х32	65±1,2	32±0,8	из 8 элементов
MRSH	21х200х06	21±0,6	6±0,3	цельная	MRSH	70х200х35	70±1,2	35±0,8	из 8 элементов
MRSH	21х200х10	21±0,6	10±0,4	из 8 элементов	MRSH	73х200х36	73±1,2	36±1,0	из 8 элементов
MRSH	21х200х13	21±0,5	13±0,5	из 8 элементов	MRSH	80х200х40	80±1,2	40±1,0	из 8 элементов
MRSH	22х200х06	22±0,65	6±0,3	из 8 элементов	MRSH	85х200х42	85±1,2	42±1,0	из 8 элементов
MRSH	22х200х10	22±0,65	10±0,4	из 8 элементов	MRSH	90х200х45	90±1,2	45±1,0	из 8 элементов
MRSH	23х200х06	23±0,5	6±0,3	из 8 элементов	MRSH	95х200х48	95±1,2	48±1,0	из 8 элементов
MRSH	23х200х11	23±0,7	11±0,4	из 8 элементов	MRSH	100х200х50	100±1,2	50±1,0	из 8 элементов
MRSH	24х200х10	24±0,7	10±0,4	из 8 элементов	MRSH	102х200х52	102±1,2	52±1,0	из 8 элементов
MRSH	24х200х12	24±0,7	12±0,5	из 8 элементов
MRSH	24х200х13	24±0,7	13±0,5	из 8 элементов
MRSH	25х200х11	25±0,7	11±0,4	из 8 элементов

Ферритовые стержни из материала М2000НМ

Возможна поставка ферритовых сердечников из материала марок М2500НМС, М400НН, М600НН.

скачать в pdf

Код заказа (DxLxd)		Наружный диаметр D, мм	Внутренний диаметр d, мм	Длинна L, мм
СТ	9х4,5х20	9±0,3	4,5±0,3	20±1,0
СТ	10х4,5х20	10±0,3
СТ	11х4,5х20	11±0,3
СТ	12х4,5х20	12±0,4
СТ	13х6х25	13±0,4	6±0,3	25±1,2
СТ	14х6х25	14±0,4
СТ	15х6х25	15±0,4
СТ	16х6х25	16±0,4
СТ	17х6х25	17±0,4
СТ	18х6х25	18±0,4
СТ	19х6х25	19±0,4
СТ	20х6х25	20±0,5
СТ	22х6х25	22±0,5
СТ	25х6х25	25±0,5
СТ	20х8х25	20±0,5	8±0,4
СТ	22х8х25	22±0,5
СТ	25х8х25	25±0,5
СТ	25х10х25	25±0,5	10±0,5
СТ	28х11х20	28±0,5	11±0,5	20±1,2
СТ	30х11х20	30±0,5
СТ	32х11х20	32±0,5
